碳化硅材料(SiC)有著擊穿場強高、禁帶寬度大、飽和電子漂移速度大、熔點和熱導率高的優點,其電學和物理特性決定了SiC半導體器件有著高耐壓、低漏電、高結溫、高可靠性的優點,十分適合用在汽車、工控、航天等領域。
碳化硅肖特基(SiC SBD)二極管是以碳化硅為材料設計制作的肖特基二極管,與硅器件相比,擁有更佳的開關性能和更高的可靠性。SiC二極管沒有反向恢復電流,開關性能與溫度無關,并且有著極佳的熱性能、極高的功率密度,帶來了系統尺寸的減小和成本的降低,使SiC成為越來越多高性能汽車應用的最優選擇。
在新能源汽車中,SiC二極管在車載充電機(OBC)已經得到了廣泛應用。OBC和地面直流快充樁功能類似,都是將電網中的交流電轉換成直流電,然后給汽車的電池組充電。

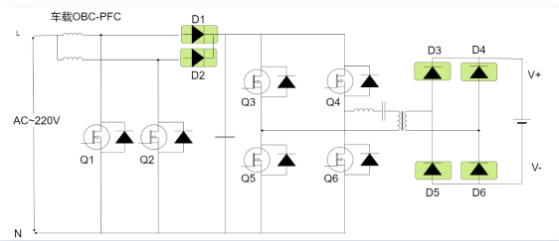

OBC典型的線路結構是由前級功率因數校正(PFC)和后端DC/DC轉換電路組成。針對單向OBC,這種功能由于只提供從電網到汽車的輸電。整個功能塊中不管是前端還是后端,都會(huì )用到碳化硅二極管(D1-D6),共6個,其在電路中的作用如下:
1、輸入端PFC電路中,SiC二極管作為升壓和整流二極管應用;
2、輸出端DC-DC次級側電路中,SiC二極管作為高頻整流應用。
OBC單元會(huì )根據整個電池的健康狀態和電荷狀態,改變電壓和電流。隨著現在 OBC從單相220V到三相380V的發展來看,DC/DC次級器件的電壓會(huì )有所升高,會(huì )從目前的650V二極管轉變成1200V。
維安車規SiC二極管從原材料指定、芯片設計以及封裝要求進行了整體優化。
在原材料選擇上鎖定世界一流大廠,且對襯底缺陷有著嚴格的要求和監控。在設計理念上器件更注重大浪涌,高耐壓和低漏電。浪涌水平比同行業高20%,擊穿耐壓高工控產品50V以上。漏電上限是國外一線大廠的1/2。器件的高耐壓、高浪涌、低漏電特性決定了器件可以適應嚴苛的應用。
在封裝的設計上,焊料的選擇、打線材料的選擇以及塑封料的選擇,均做了特殊的設計。在產品的在線管控上,配合芯片設計做出漏電和耐壓測試規范的優化,比如:650V系列產品VB下限值高于800V,1200V系列產品VB下限值高于1350V,且兩類產品的漏電進行了加嚴管控,以1200V 10A為例的漏電縮小到3μA ,其漏電Max遠遠優于國際一流廠商。且車規產品引入芯片級在線100%老化,會(huì )在芯片級測試時候,其VF方向加一個額定電流,對器件進行老化,其之后再進行擊穿電壓和漏電測試,以便有效剔除有缺陷的芯片。
在封裝后,成品測試添加100% 100℃高溫測試,并全部進行100%反向浪涌測試篩選和電鍍前回流焊篩選,以及出貨前TC篩選,以便提升器件的穩定性和可靠性,使其可以在汽車上惡劣的工作環境下保持穩定。

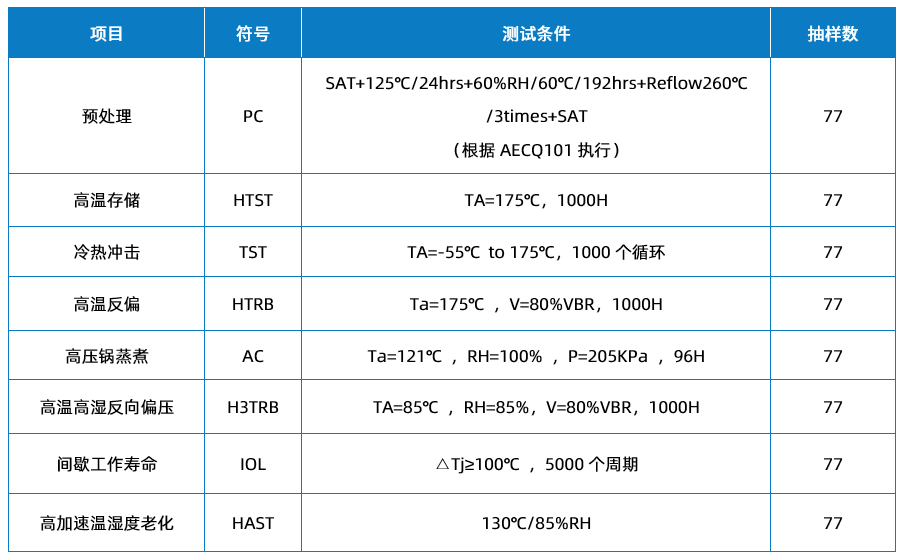

器件按照車規級可靠性進行評估驗證,車載系列產品已經轉為量產。

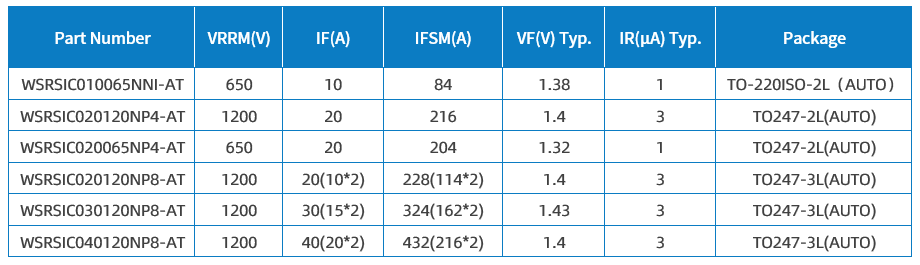

維安車規碳化硅肖特基產品已經完成系列化,產品涉及650V、1200V、1700V、等多個電壓檔位;封裝涉及TO247-3、TO247-2等封裝形式。
值得一提的是,維安在第三代半導體市場積極進行開拓,已經為國內外新能源汽車客戶供應過SiC肖特基產品。同時,維安SiC肖特基的在手未來訂單也在持續提升,公司著眼于快速增長的第三代半導體市場,依托國家級技術創(chuàng )新平臺,吸納整合產業鏈各環節上的優勢企業。加強前端芯片設計企業與后端代工、封裝的全面協作,確保從設計到封裝的高質量發展。
